BIKIN ANTENA UHF FRS 3x⅝ DARI TONGSIS BEKAS

Lagi iseng monitor walkie-talkie posisi di Bekasi terdengar di channel 4 suara dan sinyal yang kuat , ternyata Komunitas Frekwensi Radio Service Bandung,  pakai repeater krn sinyal stabil semua station.

Browsing² mau beli antena uhf online kok harganya pada mahal ya? Sekitar 300an, cari-cari di gudang ketemu bonggol uhf gazden bekas lalu kita bikin dah.

Nyontek dari blog Turki

Diameter loading 20mm pakai kawat lapis perak 1.2mm 3lilit jarak 6mm

Pada 1.5lilit ditap untuk rf

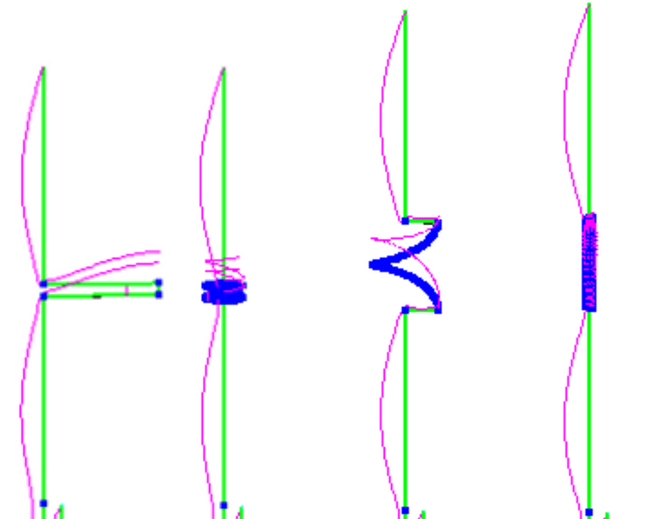

Phasing coil pipa 10mm panjang yang nampak ± 40mm kawat 1.2mm 6lilit jarak 4mm

Panjang tongsis sekitar 80cm, kita potong 45cm di tengah pipa ke 4 dan sisa pipa ujungnya di sambung pipa almunium panjang 10cm ukuran 6mm.

Disini akan ada angka 285, 178.125 dan 71.25

285 adalah 1 lambda didapat dari 300x0.95

300 adalah kecepatan rambat frekwensi kc/d disamakan dengan kecepatan cahaya km/d.
0.95 adalah nilai pendekatan cepat rambat pada material logam sebagai pembuat bahan antena, kalau searching ada yang pakai 0.96, 0.9625 atau 0.97 tergantung selera serta kwalitas materialnya, yang penting pipanya dapat dipanjang-pendekan untuk matching.
178.125 adalah ⅝ lambda didapat dari 285x⅝
71.25 adalah ¼ lambda didapat dari 285x¼
Karena transmitnya di 452.6
178.125:452.6=39.35cm patokan untuk kedua antena dan jarak radial ke bonggol
71.25:452.6=15.74cm untuk kumis radial
Jika ingin memakai kumis miring 45°

Pilihan untuk sambungan atas

LOCK THAICOM 5 DAN 6 C BAND

Lama nggak posting sampai-sampai tahun 2018 kosong tidak ada trik.
Kali ini saya mau posting 2 trik cara lock satelit Thaicom 5&6 dan bisskey pakai dish solid offset 100cm lokasi Bekasi selatan, bahkan ada yang dari Jakarta pakai dish 80cm bisa dpt 55 chanel.
Saya anggap sudah pada bisa tracking satelit ya karna saya juga baru belajar dari mbah gugel & pak yutub, untuk frekwensi termudah pakai
3764 V 4550 (v atau h terserah)jika sudah dapat diatas 39% lakukan blind scan.

1. LNB dan modif SR jadi CSR
     Rekomendasi temen harus pakai lnb yg bagus (kaonsat putih 13k ataupun lainnya) yang mana sebelumnya pakai Tanaka 15k dan MPP Jumbo 8k cuma dapet 16 chanel

Modif Scalar Ring jadi Conical Scalar Ring dengan menambah kan lingkaran dalam 25mm dan lingkaran tengah 35mm memakai seng galvanis lalu dilem aibon, sebagai contoh saja ring dalam pakai seng aluminium lama kelamaan bergelombang
Cara pasangnya ujung lnb jangan sampai nongol di CSR ini, jadi tidak ada hitungan kedalaman, tinggal maju mundur serta putar kiri kanan lnb biar dpt sinyal kuat.

2.  Biss key nya
Otomatis All
Saya pakai reciever Tanaka T21 New Samurai masuk menu-expansion-key edit-Biss

Dengan diisi seperti ini akan terbuka acakan BISS namun belum semua.
Bisskey otomatis butuh internet, pastikan ada wifi dirumah atau hospot dari hp dan jangan lupa paket datanya diisi.
Colokan usb wifi/dongle, jika terdetek berarti support, usb wifi yang saya pakai merk TP-link tl-wn727 dan wn821, lalu masuk ke menu-Network-Network setting-search-ok dan konekan

Jika sudah konek tekan menu scrol kebawah sampai Scam lalu ok
Scam pilih ON

Jika beruntung maka Statusnya : working

Lalu tekan exit

Nah disini jika kita ketemu gambar spt ini

Maka akan terbuka acakan biss, meskipun tidak semuanya.

Jika tidak terbuka berarti kita harus memasukan biss key secara manual dengan menekan tombol biru atau kuning di reciever Tanaka Orion Sky (tanpa adaptor) dan googling kode bisskey nya banyak bertebaran.

Pilihan bahasa

Hampir semuanya pake bahasa thailand, kita bisa pilih bahasa inggris jika ada pilihannya dengan menekan tombol audio, geser audio track tunggu hingga tampilan hilang, pindah chanel lalu balik lagi ke chanel yg kita setting bahasanya hingga ada suara

 left or right tergantung channelnya

NB:

Mohon jangan bertanya tentang reciever selain T-21 New Samurai dan Orion Sky
